為了深入了解無人值守配電室的運行模式，我們應該正確理解“無人值守”?！盁o(wú)人值守”與員工管理真正分離，但借助技術設備，無人值守配電站智能輔助監控系統通過人機合理協調，確保配電室的正常使用。

通過無人值守配電站智能輔助監控系統，可實時獲取配電室溫濕度數據，統一總結分析，判斷變化趨勢，當溫濕度超過標準范圍時，自動使用短信、電話、電子郵件、語音、光控制等快速有效的報警方式，通知相關負責人處理問題。

無人值守配電站智能輔助監控系統作為一種重要的操作和維護方法，可實現配電室人少或無人值守，使用戶維護模式從“被動維護模式”轉變?yōu)椤爸鲃?dòng)預防模式”。

一、無人值守配電站智能輔助監控系統概述

無人值守配電站房智能輔助監控系統方案為SF6/O2.集路軌檢查機器人、照明、消防、安全、門禁、視頻、溫濕度、紅外、水位、SF6/O2于一體、配電室智能監控系統集水浸、煙霧、空調等設備監控于一體。

無人值守配電站智能輔助監控系統以人工智能自動識別和智能檢查為目標，完成軌道機器人智能檢查、紅外熱成像分析、人工智能儀表識別、變壓器過熱監控、開關柜監控、開關柜觸點溫度檢測、電池監控、低壓饋線監控、視頻監控、環境監控、設備控制、安全消防監控等數據收集，實現配電站工作狀態、運行環境和安全環境的綜合監控，實現配電站運行檢查的整體智能和管理云，實現“無值班、少值班”的目的。

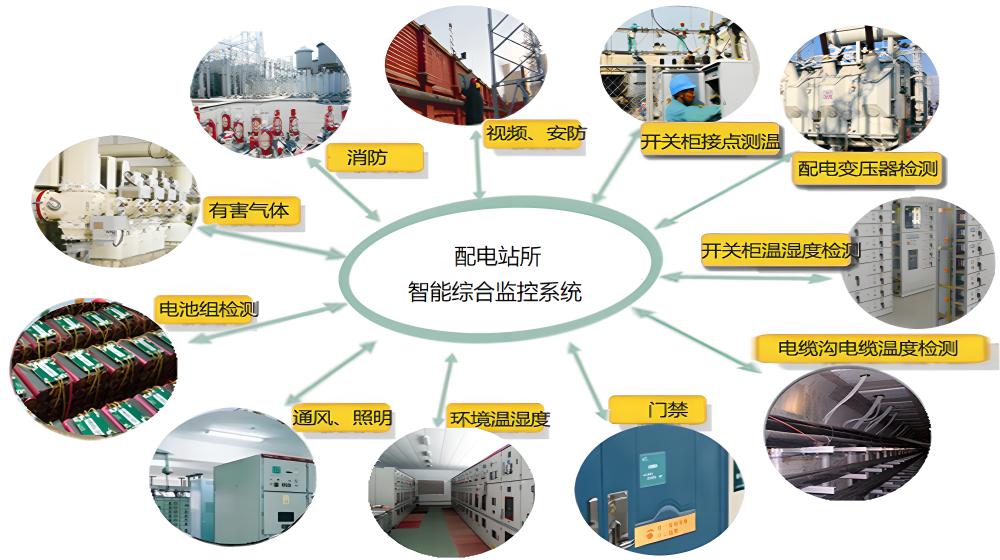

二、無人值守配電站智能輔助監控系統詳細功能

1、智能機器人檢查

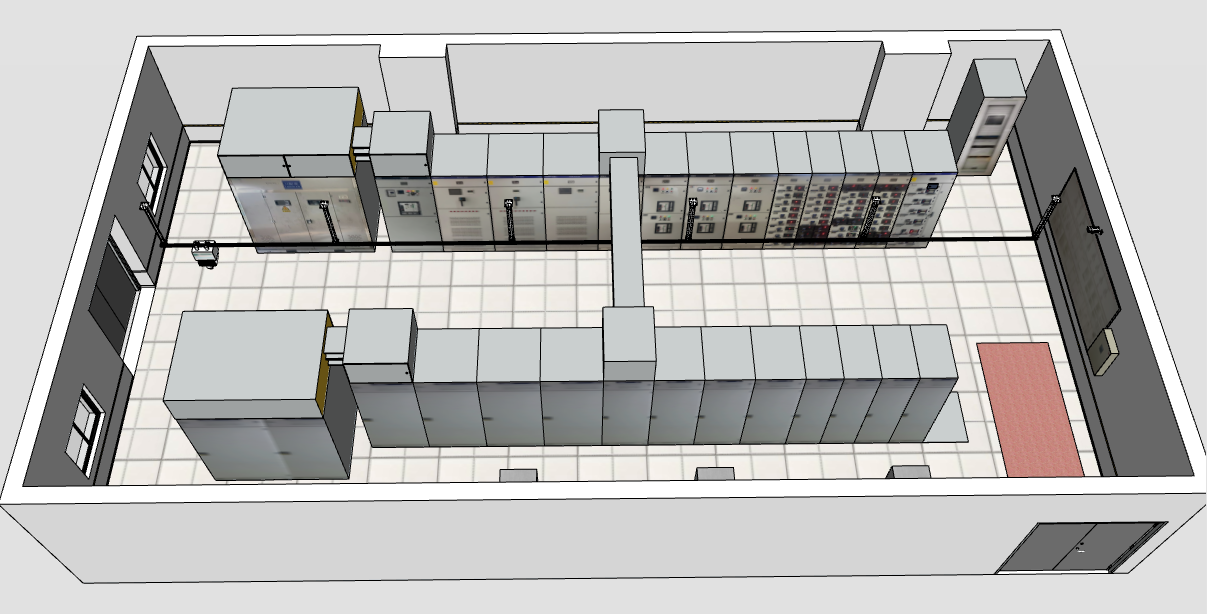

無人值守配電站房智能輔助監控系統主控室配備軌道機器人。通過前后上下移動，高清攝像頭360度旋轉，實現開關柜面板各種表計、開關、顯示燈狀態等關鍵設備的實時預覽和檢測。

2、配電室通風自動控制

無人值守配電站智能輔助監控系統手機遠程操作空調，控制排風機;

配電室環境異常，通過手機遠程調整空調運行狀態;

聯動通風：有害氣體超標報警時，自動運行排風機通風。

定期通風：系統可設置風機每日定期起停時間，確保配電室每天通風一次。

3、自動調節空調的溫濕度

根據配電室的具體溫濕度，智能調節空調的運行狀態，使配電室始終保持恒溫恒濕;

無人值守配電站智能輔助監控系統防止空調長期運行，提高空調使用壽命，降低使用成本;

4、手機遠程開門

當管理員不在配電室時，相關人員必須進入配電室時，無人值守配電站房智能輔助監控系統管理員可以用手機遠程開門。同時，您可以通過手機實時監控查看配電室;

開門時自動聯動相機捕獲(單獨配備聯動規則)，管理員立即知道何時、何處、何人進出配電室;

開門信息自動存儲，便于管理和查詢;

5、視頻監控

手機視頻檢查;報警時查看手機視頻;遠程控制攝像頭;

無人值守配電站智能輔助監控系統可監控站內各設備的運行狀態，實現遠程監控，配合環境監控實現攝像頭的自動預位控制。

無人值守配電站房智能輔助監控系統通過在制高點布置全景拼接攝像頭，可實現360度/180度監控，與球機相關，實現自動/手動聯動。

6、滲水監測

無人值守配電站房智能輔助監控系統在配電室關鍵部位和空調加濕管、除濕管、活動地板下設置漏水傳感器。配電室一旦滲水，就會產生滲水報警。

7、SF6氣體泄漏監測報警報警報警報警報警

SF6氣體泄漏檢測傳感器布置在室外電纜溝、35kV廂式配電設備、10kV廂式配電設備、二次設備室等區域，預留接口可上傳SF6氣體泄漏預警信息。

當SF6氣體濃度超過1000ppm時(上下限值可自定義)，無人值守配電站智能輔助監控系統顯示濃度超標信息并報警。

當氧濃度低于18%時(上下限值可自定義)顯示濃度下限超標信息，無人值守配電站房智能輔助監控系統并報警。

8、火警預報

溫度傳感器和氣體傳感器布置在室外電纜溝、35kV廂式配電設備、10kV廂式配電設備、二次設備室等區域，預留接口可上傳火災預報信息。

一旦消防主機報警，無人值守配電站智能輔助監控系統將啟動并自動選擇相機，具有預設功能的相機可自動轉移到相應的預設點。同時，現場照明等設備可以聯動協調工作，同時發出聲音啟動數字視頻，客戶可以提前設置視頻時間。

當火災等重要信號發生報警時，無人值守配電站智能輔助監控系統自動運行聲光報警器發出聲音。

9、開關柜過熱預警

在10kV高壓開關柜內，無人值守配電站房智能輔助監控系統隔離開關接頭、母線接頭、電纜接頭等需要溫度監控的區域，布置無線溫度傳感器，避免接頭加熱造成事故，保證高壓設備的安全運行。

通過安裝無線無源電纜溫度傳感器等前端設備，對開關柜靜觸頭、母線接頭、電纜接頭、易過熱點等進行在線監控。一旦發現溫度過高，無人值守配電站智能輔助監控系統應及時發出警告。

10、安全無死角，配電室狀態手機一目了然

聯動配電室紅外、門磁、窗磁、門鎖等無人值守配電站智能輔助監控系統自動檢測到非法進入者;

無人值守配電站智能輔助監控系統自動捕捉現場報警，通過手機遠程視頻查看配電室現場;

誤報警遠程處理，遠程關閉亂報設備，無需人員到場處理;

一旦發生紅外報警，無人值守配電站智能輔助監控系統將啟動并自動選擇相機，具有預設功能的相機可自動轉移到相應的預設點。

11、智能照明控制

遠程訪問每個房間的燈具，無人值守配電站房間智能輔助監控系統，提高節能效率。同時，通過視頻監控，消除因光線不足而導致房間視頻畫面不清晰的情況。

根據設置條件，自動打開探測器、攝像頭等站端設備產生的報警信號。

12、變壓器過熱預警

變壓器繞組溫度監測和風機運行狀態檢測;

變壓器三相繞組溫度測量、風扇工作狀態、振動檢測。無人值守配電站智能輔助監控系統支持設置上下報警值，實現語音播放、短信發送等聯動提示。

14、漏電檢測

配電站室設備長期使用容易出現老化漏電問題，人眼難以察覺，也是一個潛在的問題。為防止不必要的麻煩，無人值守配電站智能輔助監控系統可通過人工智能配電終端配置局部傳感器，檢查老化設備，及時預警。

三、核心設備：智能配電室綜合監控裝置

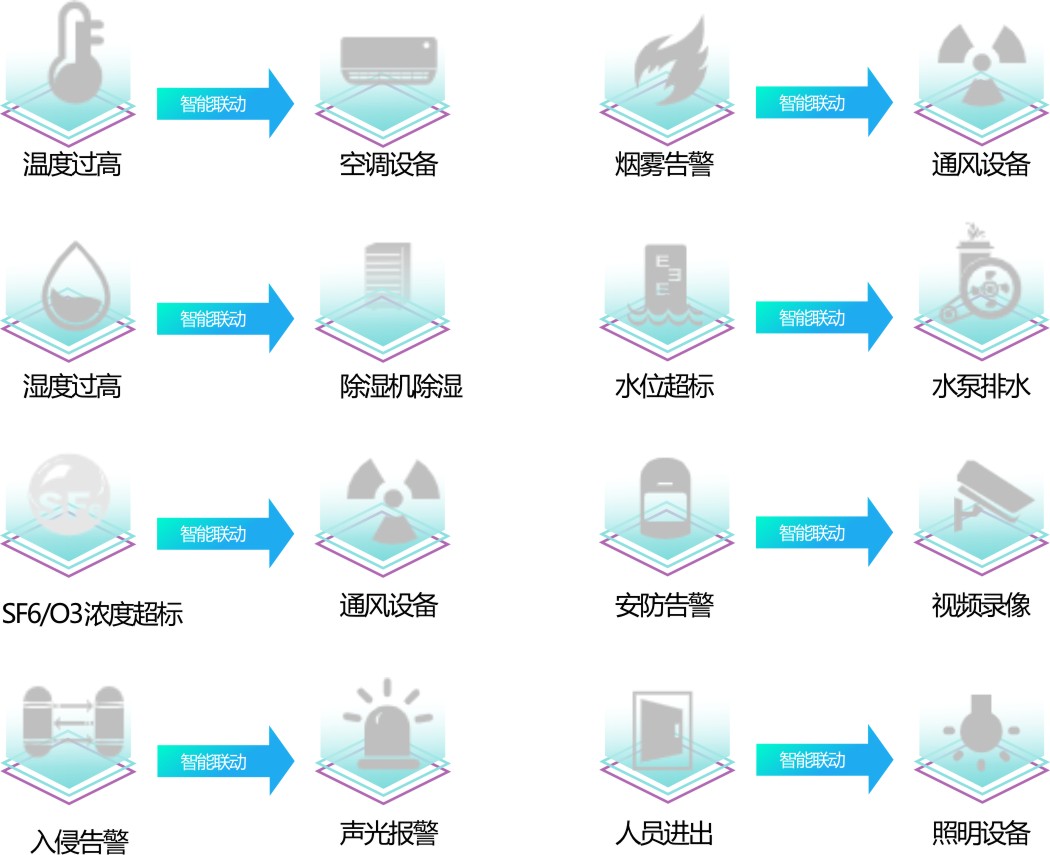

智能聯動策略配電室綜合監控裝置

無人值守配電站智能輔助監控系統中配電室監控終端模塊與執行設備之間的智能聯動策略應包括但不限于以下功能：

1、紅外防護/疏散防護/照明、風機聯動門禁

2、溫濕度與電力環境控制機聯動

3、無人值守配電站智能輔助監控系統：視頻與門禁、紅外、水浸、煙感聯動

4、無人值守配電站智能輔助監控系統：煙霧消防設備、視頻、主站報警聯動

5、無人值守配電站智能輔助監控系統：定期啟動風扇

四、無人值守配電站智能輔助監控系統實用價值

1、無人值守配電站智能輔助監控系統主動監控配電室，提高管理效率是關鍵

據了解，無人值守配電站智能輔助監控系統在智能、可視化、自動化、互動方面具有諸多優勢：可實現遠程智能運維管理，實現環境參數實時監控;可主動記錄和預警環境和設備狀態、突然報警、設備和人員安全運行狀態、變壓器和低壓柜溫度、局部放置等狀態，信息可上傳到云平臺，實現報警。

2、無人值守配電站房智能輔助監控系統-實現配電室真正意義上的“無人值守”

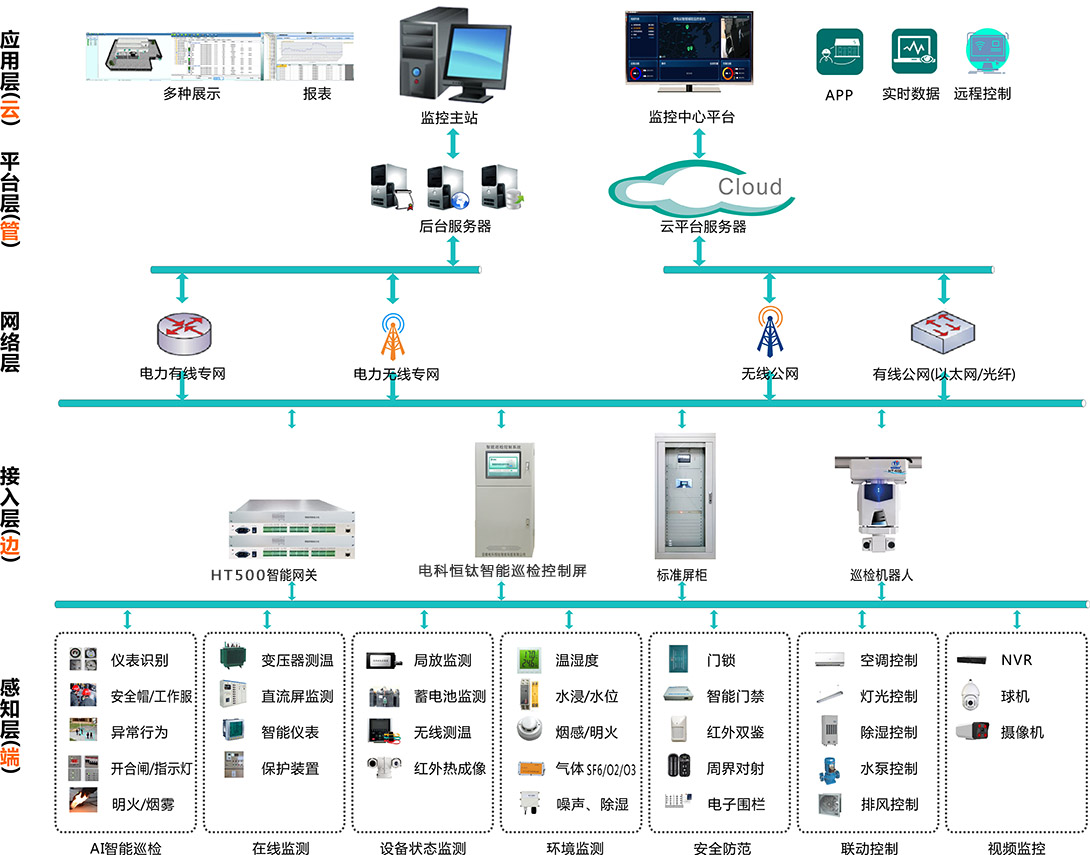

無人值守配電站智能輔助監控系統主要由數據收集層、數據傳輸層和數據網絡層組成。結合互聯網、物聯網、云平臺、大數據、智能能源等先進技術，通過建立配電室綜合監控平臺，通過電力信息、環境信息、安全門禁信息、視頻監控信息傳輸?shù)街醒氡O(jiān)控室、中央監控室遠程集中監控系統配電室。

3、無人值守配電站房智能輔助監控系統降低企業成本：

無人值守配電站智能輔助監控系統實現站智能監控，提高管理效率，減少人工檢查工作量，降低配電網企業人工成本。在此過程中，可以提前預測潛在風險，提前干預，降低事故處理成本。

4、避免重復投資：

無人值守配電站房智能輔助監控系統具有開放式、可擴展性、適應性和靈活性，可適應產品升級，避免重復投資。更多能耗監測系統信息，請關注山東三水智能化官網。
